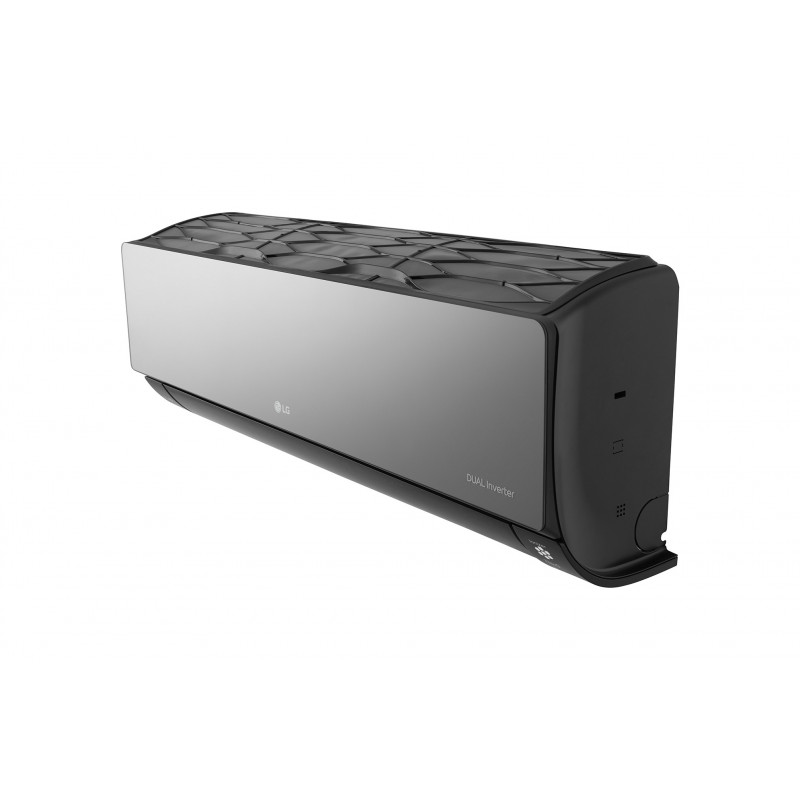

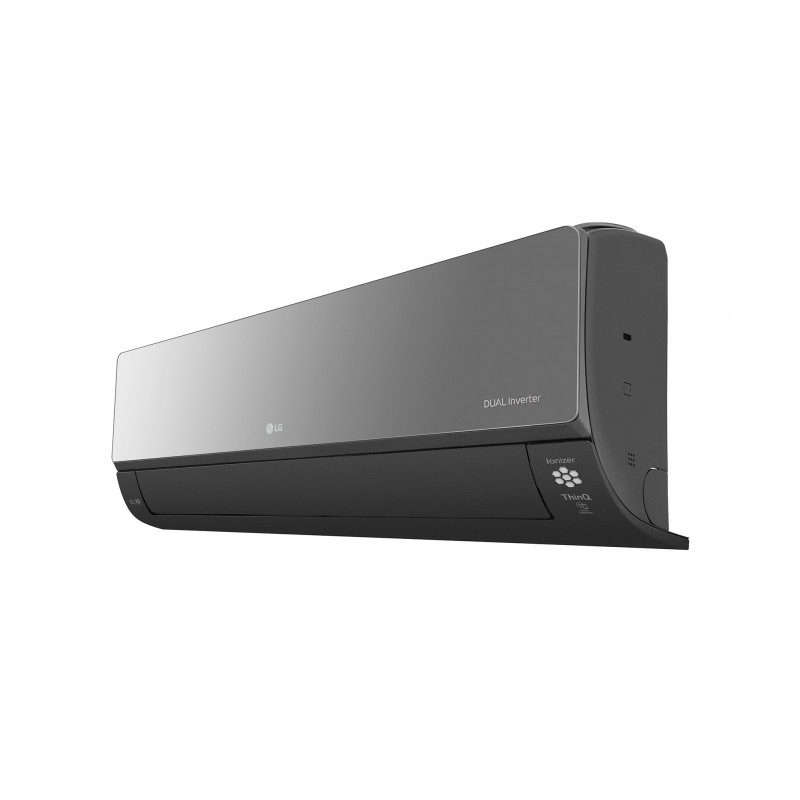

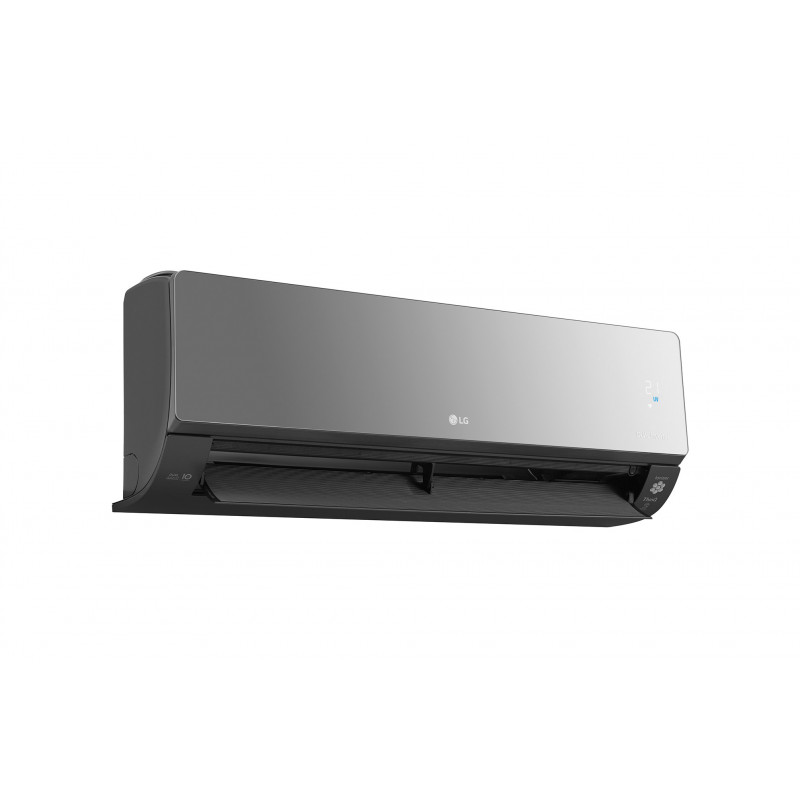

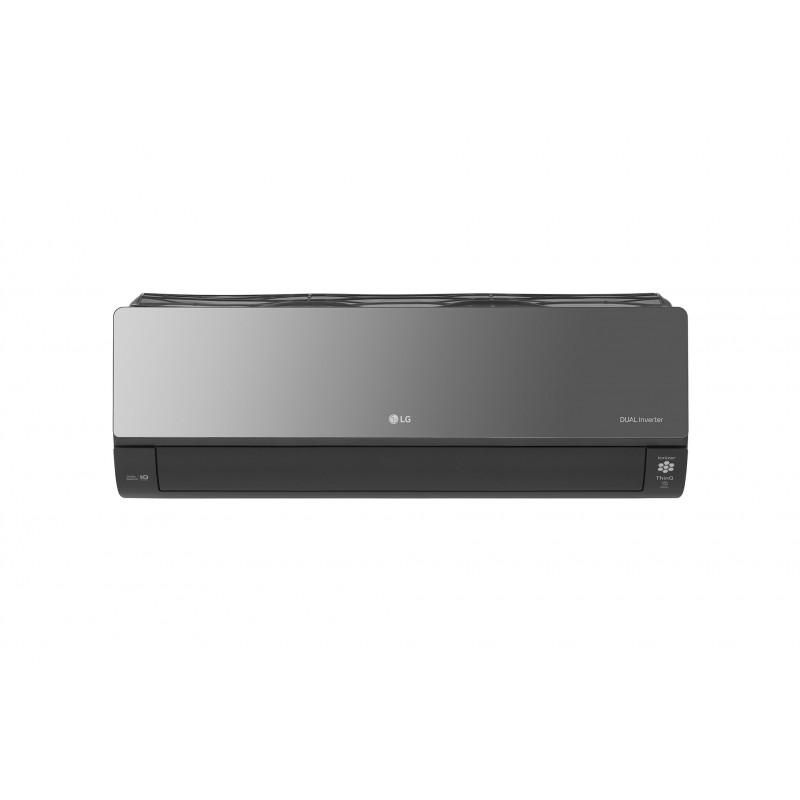

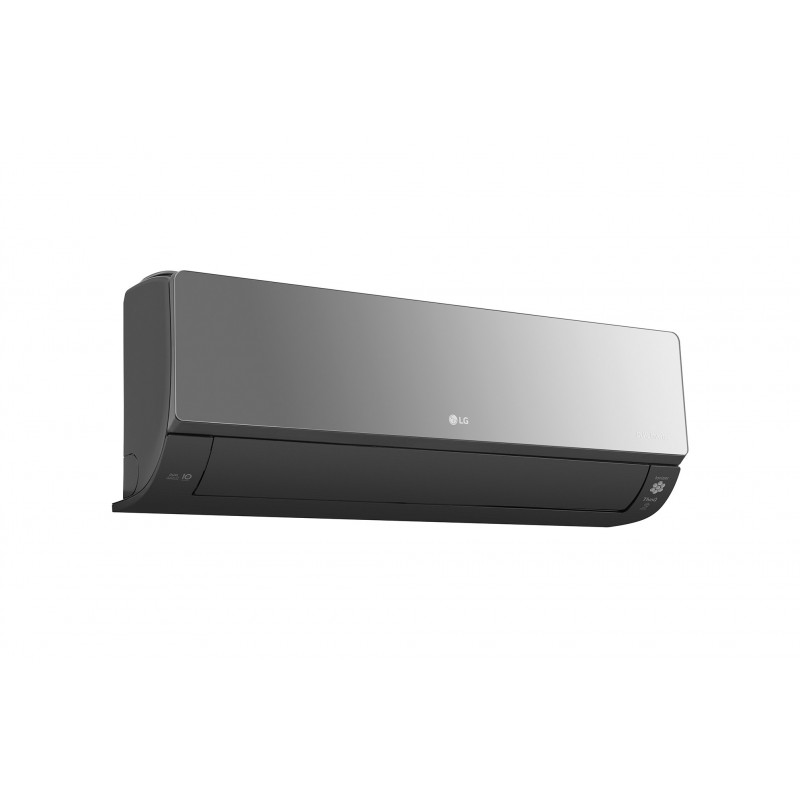

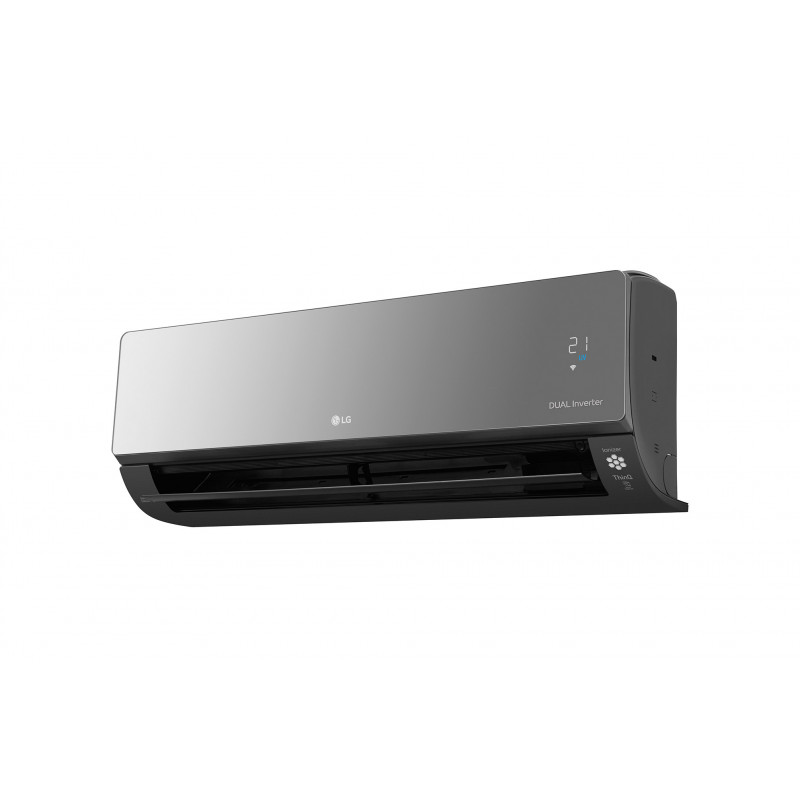

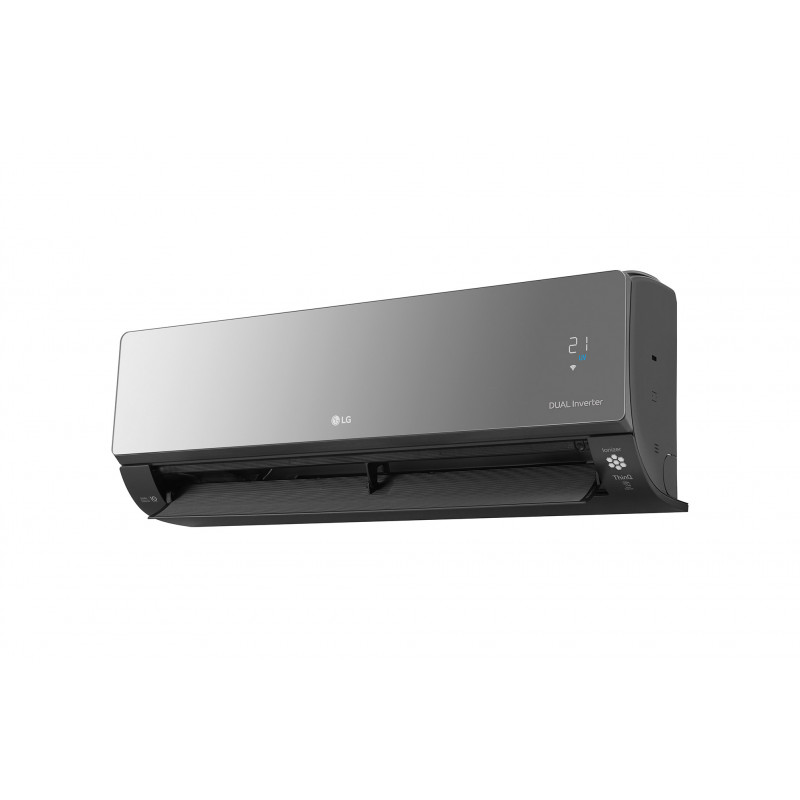

Инверторные сплит-системы серии ARTCOOL MIRROR DUAL Inverter AC12BK

Как установить кондиционер

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

ВНИМАНИЕ!

Установка и обслуживание кондиционеров должны осуществляться квалифицированным персоналом. Мы работаем с гарантией!

Требования по установке внутренних блоков сплит-систем

• Устанавливайте внутренний блок вдали от нагревательных приборов, источников пара или горючих газов.
• Выберите место, где ничего не будет препятствовать входящему и исходящему потокам воздуха из внутреннего блока.
• Убедитесь, что конденсат от внутреннего блока будет отводиться полностью и беспрепятственно. Также убедитесь в надёжности и герметичности всех соединений отвода конденсата. Проверьте, что все трубы надёжно теплоизолированы.
• Трубопровод отвода конденсата должен быть проложен с наклоном, обеспечивающим удаление конденсата самотеком (при условии, если не используются специализированные дренажные помпы, иначе следуйте рекомендациям в инструкции к дренажной помпе). • Не устанавливайте внутренний блок над входом в помещение.
• Определите и запомните место прохождения скрытой проводки, чтобы не повредить её при монтаже.
• Минимальная длина трубопровода хладагента составляет 3 или 4 метра (в зависимости от модели кондиционера). Это ограничение необходимо для снижения вибрации и шума.
• При изменении длины трубопровода свыше номинальной (стандартной), скорректируйте количество хладагента в холодильном контуре в соответствии с рекомендациями.
• При установке внутреннего блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок).

Минимальное расстояние до препятствий

Правильное положение монтажной панели

При установке внутреннего блока убедитесь, что монтажная пластина (панель или инсталляция) будет находиться в правильном положении.

Не прокладывайте дренажный трубопровод так, как изображено на рисунках ниже

Не делайте подъёмов и петель

Не опускайте конец трубопровода в воду

Требования по установке наружных блоков сплит-систем

• Если над наружным блоком установлен навес, защищающий от солнца или дождя, убедитесь, что он не препятствует теплообмену конденсатора наружного блока.
• Не помещайте животных или растения под входящим или исходящим воздушным потоком от наружного блока.
• Выбирайте место установки наружного блока, учитывая его вес, а также чтобы шум и вибрация были минимальными.
• Выбирайте место установки так, чтобы тёплый воздух от кондиционера и шум его работы не мешали окружающим.
• Устанавливайте наружный блок вдали от нагревательных приборов, источников тепла, пара или горючих газов.
• Убедитесь, что после установки наружный блок будет находиться строго в вертикальном положении. Не допускается перекос наружного блока при его работе.
• Если наружный блок устанавливается на крышу, убедитесь, что перепад высоты между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).
• Убедитесь, что длина трассы между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).
• Убедитесь, что структура перекрытий/ фасада и креплений выдержит вес оборудования.
• Если наружный блок устанавливается на крышу или стену/фасад здания в труднодоступном месте, это может затруднить последующее сервисное обслуживание.
• При установке наружного блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок):

Минимальное расстояние до препятствий
